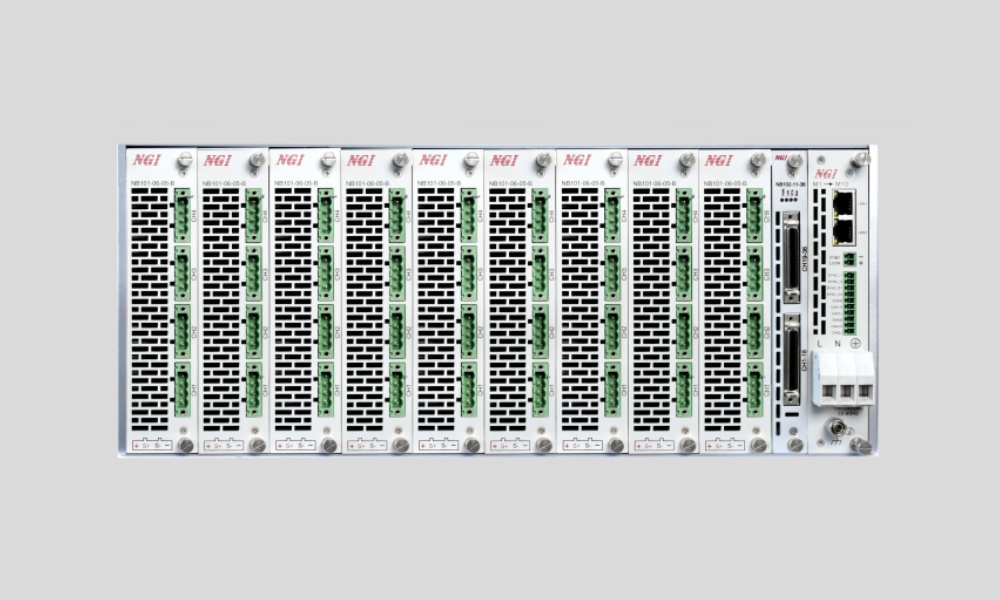

N9000 BMS сынақ модульдік батарея симуляторы (12CH/24CH/36CH)
N9000 сериясы - N9000 өлшеу және басқару шассиінен және әртүрлі модульдерден тұратын жоғары нақты уақыттағы, жоғары синхронды, жоғары қуатты өлшеу және басқару платформасы. N9000 - биіктігі 4U және ені 19 дюймдік стандартты шасси, батареяның аналогтық модульдерін, бағдарламаланатын қарсылық модульдерін, жоғары вольтты қуат көзінің модульдерін және басқа түрлерін енгізуге қолдау көрсетеді, шассиді 10 ұяшықты өлшеу және басқару модуліне біріктіруге болады, модульдерді электрлік оқшаулау. N9000 сериясы жергілікті/қашықтан басқару құралын және синхронды триггер функциясын қолдайды, ол көп модульді жоғары жылдамдықты синхронды басқаруды жүзеге асыра алады және көп арналы, жоғары тұтастық, жоғары қуатты автоматтандырылған сынақ және өлшеу сценарийлеріне кеңінен қолданылады.
NB101 сериясы - 0.1 мВ дейінгі кернеу дәлдігін және μA деңгейіндегі токты өлшеуді қолдайтын жоғары дәлдіктегі, екі квадрантты бағдарламаланатын батареяны модельдеу модулі. Ол қуат режимі, SOC симуляциясы, реттілік сынағы, график және ақауларды модельдеу сияқты әртүрлі сынақ функцияларымен жабдықталған. Ол BMS HIL сынақ жүйесінің, AFE чипінің, энергия сақтаудың, электр көлігінің, электрлік екі доңғалақты/үш велосипедтің, базалық станцияның қуат көзін және басқа көп сценарийлі BMS сынақ қосымшаларының талаптарына жауап бере алады.
NB102 сериясы - жоғары дәлдікті, көп арналы бағдарламаланатын қарсылық модулі, қарсылық диапазоны: 0Ω~11.11MΩ, бағдарламалау дәлдігі 0.1% дейін. Икемді дизайн NTC резисторлары және резистивті сенсорлар сияқты модельдеу сынақ сценарийлерінде кеңінен пайдаланылуы мүмкін 12Ω рұқсаты бар 24/36/1 арналарды қолдайды.
басты ерекшеліктері
●Жоғары жылдамдықты жауап, жоғары жылдамдықты синхрондау, жоғары қуатты өлшеу және басқару шассиі
●Батареяны модельдеу, температураны модельдеу, бағдарламаланатын қуат көзі және т.б. сияқты әртүрлі модульдер.
●Бір ұяшықты модельдеудің 36 арнасы, кернеу дәлдігі 0.5мВ дейін
●36 температуралық модельдеу арнасы, рұқсаты 1Ω
●36 ақаулық модельдеу арнасы, μA деңгейіндегі токты өлшеу
●LAN, CANFD байланысын басқару, LAN қос интерфейсін қолдау
●DBC файлын импорттауды қолдау
Қолдану салалары
●Энергияны сақтау BMS
●Автомобиль BMS
●AFE/BMS чипі
●BMS HIL сынағы
Функциялар мен артықшылықтар
Ыңғайлы жұмыс және икемді кеңейту үшін модульдік дизайн
N9000 сериясы көп арналы модульдік өлшеу және басқару платформасы болып табылады. Стандартты шасси бір ұяшықты модельдеудің 36 арнасын, батарея ақауларын модельдеудің 36 арнасын және температураны модельдеудің 36 арнасын біріктіре алады, бұл пайдаланушылардың кеңістігін тиімді үнемдейді. Батареяны модельдеу үшін 4 арнасы бар жалғыз модуль, температураны модельдеу үшін қосымша 12/24/36 арнасы бар жалғыз модуль. Бірнеше модельдермен пайдаланушылар өнімдерді нақты қажеттіліктерге сәйкес таңдай алады, бұл кейіннен кеңейту үшін ыңғайлы.
Жоғары жылдамдықты жауап, жоғары жылдамдықты синхрондау, жоғары өткізу қабілеті
Жоғары нақты уақыттағы, жоғары синхронды өлшеу және басқару платформасы ретінде N9000 сериясы Gigabit LAN және CANFD байланысын, аппараттық синхронды іске қосуды және жоғары жылдамдықты синхронды сағаттарды қолдайды, командалық жауап беру жылдамдығы ≤1 мс және ≤200μs көп арналы синхрондау. , бұл әсіресе BMS HIL сияқты жоғары жылдамдықты модельдеу сынағы үшін қолайлы.
Жоғары дәлдік, сәйкес BMS және AFE чип трендтері
AFE чипі BMS-тің негізгі құрамдас бөлігі болып табылады, менеджмент барған сайын жетілдіріліп, AFE чипі мен BMS кернеуін алу дәлдігі артып келеді. NGI 0.1 жылдан бастап 2016 мВ ультра жоғары дәлдіктегі батарея симуляторын іске қосты, ол сала кеңінен танылды және AFE чиптерін сынау үшін бірінші таңдау болды. N9000 өлшеу және басқару платформасында іске қосылған модульдік батарея симуляторы 0.1 мВ және 0.5 мВ кернеу дәлдігін қолдайды, бұл саланың жоғары дәлдіктегі сынақ қажеттіліктерін қанағаттандыра алады.
Өнім өлшемі
