N6200 сериясы кең ауқымды орташа қуатты бағдарламаланатын тұрақты ток электрондық жүктемесі

N6200 Бағдарламаланатын тұрақты тұрақты электронды жүктеме (600 Вт/1200 Вт/1800 Вт)

N6200 Бағдарламаланатын тұрақты тұрақты электронды жүктеме (600 Вт/1200 Вт/1800 Вт)

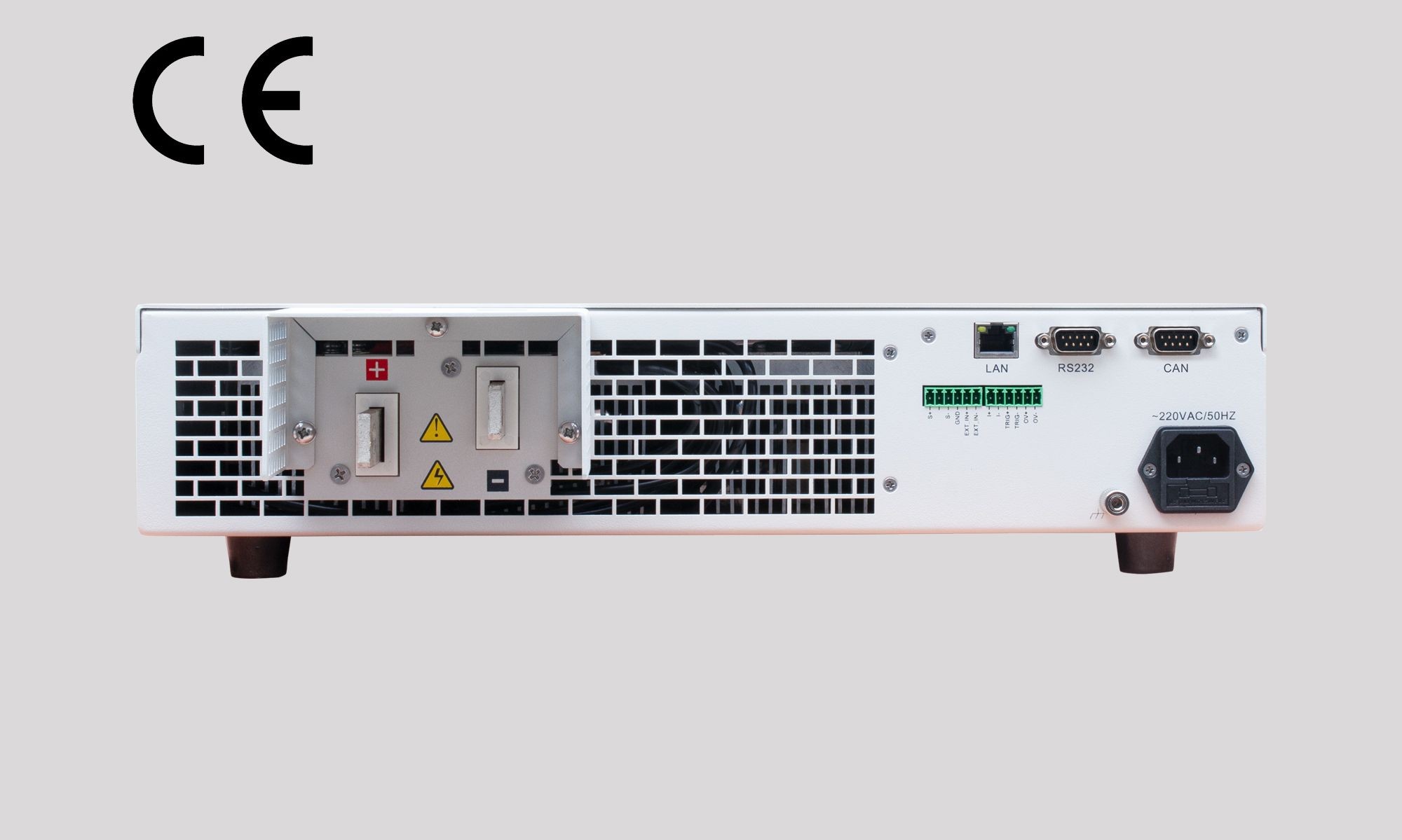

N6200 сериясы - жоғары дәлдікпен, жоғары сенімділікпен және жоғары баға өнімділігімен бағдарламаланатын тұрақты токтың электронды жүктемесі. Ол экран және түйме арқылы жергілікті басқаруды және компьютердегі қашықтан басқаруды қолдайды. Ол кірістірілген LAN порты және RS232 интерфейсі бар. N6200 сериясы 19 дюймдік 2U шассиде жасалған, оны үстел үстінде пайдалануға немесе 19 дюймдік тірекке орнатуға болады.

сұрақ

басты ерекшеліктері

●Power range: 0-600W/0-1200W/0-1800W

●Voltage range: 0-60V/0-150V/0-600V

●Current range: 0-50A/0-100A/0-150A

●Жұмыс режимі: CC, CV, CP, CR

●Аппараттық құрал қолдайтын тұрақты және сенімді CR/CP функциясы

●Supporting LAN/RS232/CAN communication and SCPI commands

●Бағдарламаланатын реттілік сынақ функциясы (SEQ), 100 топтық файлдарға дейін, бір файлға 50 қадамға дейін

●Өңделетін Von/Voff функциясы

●Енгізілген ESR сынақ функциясы (қосымша)

●Стандартты 19 дюймдік 2U, тірекке орнатуға болады

●Аналогтық бағдарламалау интерфейсі (APG), ағымдағы бақылау интерфейсі, қашықтан/жергілікті іске қосу функциясы

●Қысқа тұйықталу симуляциясы

●Қолдауыш зарядтау және разряд сынағы, OCP сынағы

Қолдану салалары

● Орташа қуат көздері, батарея жинақтары, электр құралдары, BMS, суперконденсаторлар және т.б.

Функциялар мен артықшылықтар

Реттелетін түйіндеменің кері байланысының жылдамдығы

Әртүрлі қуат қолданбаларында әртүрлі кернеуге жауап беру жылдамдықтары қажет. Электрондық жүктеме қуат көзінің жауап беру жылдамдығымен сәйкес келмеген кезде, бұл параметрлердің ауытқуына әкеледі, өлшеу дәлдігін төмендетеді, тіпті сандық тербеліске және сәтсіз сынаққа әкеледі. LCD және қолданбалы бағдарламалық жасақтамада N6200 кернеуге жауап беру жылдамдығының үш нұсқасын ұсынады: жоғары, орташа және төмен, бұл әртүрлі қуат көздеріне сәйкес келуі мүмкін. Бұл сынақ тиімділігін арттырып қана қоймай, сонымен қатар жабдықтың құнын, уақытын және шығындарын азайта алады.

жалпы жүктеме өнімділігі өздігінен қозу

реттелетін CV циклінің кері байланыс жылдамдығы, тұрақты толқын пішіні

Эквивалентті сериялық кедергі (ESR) сынағы (қосымша)

ESR - батареяның немесе суперконденсатордың негізгі параметрі. N6200 сериясы бірнеше өлшеу стандарттарын қолдай алатын және дәл нәтижелер мен тұрақты қайталанатын нәтижелердің артықшылықтарына ие кәсіби ESR өлшеу функциясын ұсынады. ESR өлшеу функциясы CC режимінде DUT-тан токты сіңіреді. Ток өзгерген кезде, NGI ішкі кедергіні сезу тізбегі DUT кернеуінің төмендеуін дәл анықтап, ESR мәнін есептей алады.

Аппараттық құралдар қолдайтын CR / CP функциясы

NGI CP тізбегі жылдам жауап береді және жоғары дәлдікке ие. Бағдарламалық жасақтама арқылы CP функциясымен салыстырғанда, ол кернеудің ауысуына байланысты қуат шыңын немесе өздігінен қозуды тудырмай, тұрақты және сенімдірек жұмыс істейді. NGI CR тізбегі басқару тізбегінің жылдамдығы мен тұрақтылығын жақсарта алады және есептеу үшін бағдарламалық жасақтаманы пайдаланбай тізбектің өздігінен қозуының алдын алады.

Жылдам жауап беретін аппараттық құрал арқылы CP
